Starpsienu dzeloņstieples

Shenchi ievieš augstas kvalitātes starpsienu dzeloņveida savienotājelementus, kas īpaši paredzēti šļūteņu izvadīšanai caur aprīkojuma paneļiem, vienlaikus nodrošinot drošu blīvējumu. Izgatavoti no misiņa, SUS304 un SUS316L nerūsējošā tērauda, ​​šie veidgabali nodrošina spēcīgu izturību pret koroziju un ir piemēroti dažādiem darba apstākļiem.

Produkta struktūra

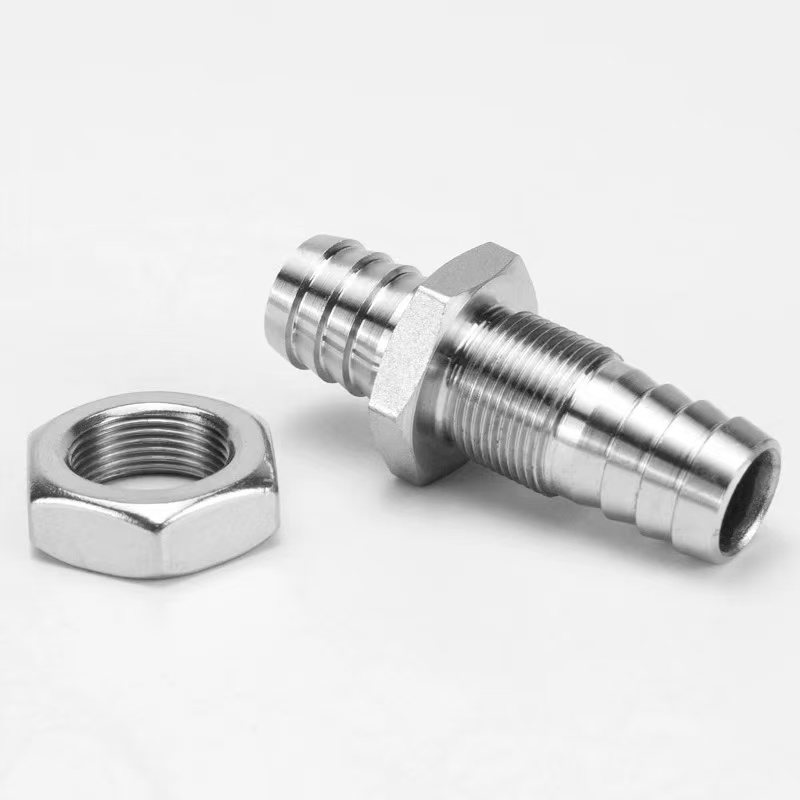

Starpsienu dzeloņveida stiprinājuma struktūra ietver starpsienu vītnes, bloķēšanas uzgriezni un dzeloņveida šļūteņu savienojumus. Uzstādīšanas laikā ir nepieciešams tikai paneļa caurums; uzgriežņa pievilkšana pabeidz fiksēšanas un blīvēšanas procesu.

Dzeloņgalam ir pretslīdes rievas dizains, kas nodrošina drošu savienojumu, ja to lieto ar šļūtenes skavu. Šos veidgabalus plaši izmanto vadības skapjos, ūdens attīrīšanas iekārtās, medicīnas instrumentos un citās saistītās jomās.

Produkta specifikācijas

Strukturālās priekšrocības

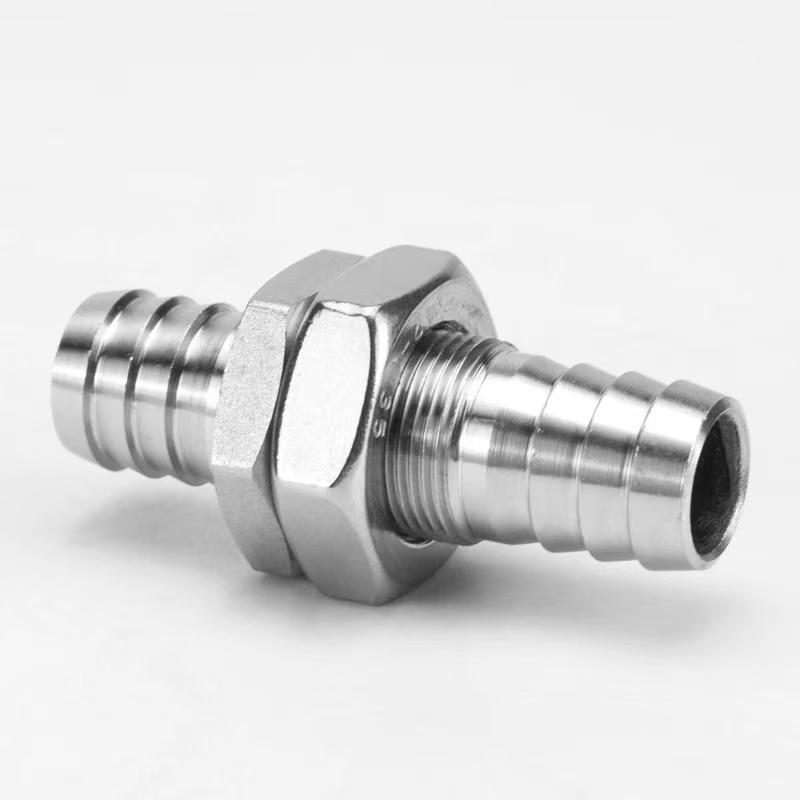

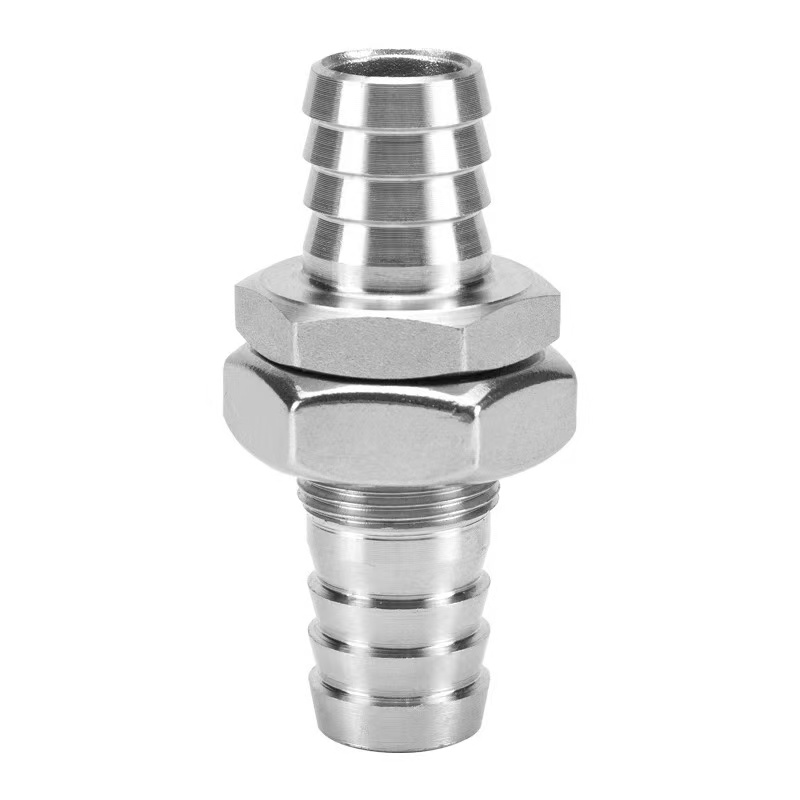

Starpsienu dzeloņstieņu veidgabals ir cauruļu veidgabals, kas īpaši paredzēts šļūteņu izvadīšanai caur aprīkojuma paneļiem, korpusiem vai starpsienām, vienlaikus nodrošinot fiksētu blīvējumu. Tās galvenajā konstrukcijā ietilpst starpsienas vītnes daļa, bloķēšanas uzgrieznis, blīvējuma blīve un dzeloņveida šļūtenes savienojums. Uzstādīšanas laikā uz paneļa ir jāizveido tikai atbilstoša diametra caurums. Armatūras vītnes daļa tiek izlaista caur caurumu, un uzgrieznis tiek pievilkts no pretējās puses, lai pabeigtu nostiprināšanas un blīvēšanas procesu.

1. Starpsienas stiprinājuma struktūra:Vītnes sekcijas garums ir pielāgots parastajiem paneļu biezumiem. Kad bloķēšanas uzgrieznis ir pievilkts, tas veido stingru fiksāciju ar paneli, nodrošinot, ka armatūra paliek droša pat pie ārējiem vilkšanas spēkiem.

2. Dzeloņveida šļūtenes savienojums:Vienā vai abās paneļa pusēs ir dzeloņveida koniski zobi šļūtenes ievietošanai un hermētiska savienojuma veidošanai ar šļūtenes skavu. Dzeloņgalam ir dubults pretslīdes rievas dizains, kas piedāvā ievērojami lielāku pretestību izvilkšanai nekā parastie piederumi.

3. Blīvēšanas sistēma:Abās paneļa pusēs ir gumijas blīves vai O-gredzeni. Kad uzgrieznis ir pievilkts, blīvējuma blīve tiek saspiesta, nodrošinot ūdensnecaurlaidīgu un putekļu necaurlaidīgu blīvējumu pie paneļa atveres ar aizsardzības pakāpi līdz IP65 vai augstāku.

Uzstādīšanas metode

Shenchi izturīgos starpsienu dzeloņveida veidgabalus ir viegli uzstādīt. Drošu un noslēgtu savienojumu var panākt tikai sešos posmos:

1. darbība: paneļa cauruma sagatavošana

Pamatojoties uz vītnes sekcijas ārējo diametru, uz paneļa izveidojiet atbilstošu apaļu caurumu. Pārliecinieties, vai cauruma mala ir gluda un bez urbumiem, lai nesabojātu blīvējuma starpliku.

2. darbība: uzstādiet blīvējuma blīvi

Uzbīdiet komplektā iekļauto EPDM blīvējuma blīvi uz vītnes daļas, piespiežot to pret stiprinājuma pamatni. Ja ir nepieciešams blīvējums abās paneļa pusēs, novietojiet pa vienai blīvei katrā pusē.

3. darbība: ievietojiet caur paneli

Ievietojiet vītnes daļu caurumā no vienas paneļa puses, pārliecinoties, ka armatūras pamatne saskaras ar paneli ar blīvējuma starpliku starp tām.

4. darbība: pievelciet bloķēšanas uzgriezni

Uzskrūvējiet fiksācijas uzgriezni uz vītnes daļas no paneļa pretējās puses un pakāpeniski pievelciet to ar uzgriežņu atslēgu. Ieteicamais griezes moments: 5–8 N·m misiņa materiāliem un 8–12 N·m nerūsējošajam tēraudam. Pievilkšanas laikā turiet armatūras korpusu nekustīgu.

5. darbība: pievienojiet šļūteni

Izvēlieties specifikāciju, kurā stieņa ārējais diametrs ir par 0,5–1 mm lielāks nekā šļūtenes iekšējais diametrs. Ievietojiet šļūteni vertikāli uz dzeloņstieņa gala, līdz tā sasniedz pamatni. Augstspiediena lietojumiem izmantojiet nerūsējošā tērauda šļūtenes skavu un nostipriniet to starp otro un trešo stieņu.

6. darbība: blīvējuma integritātes pārbaude

Veiciet statiskā spiediena pārbaudi ar 1,5 reizes lielāku darba spiedienu. Ja trīs minūtes nav noplūdes, uzstādīšana ir kvalificēta.
