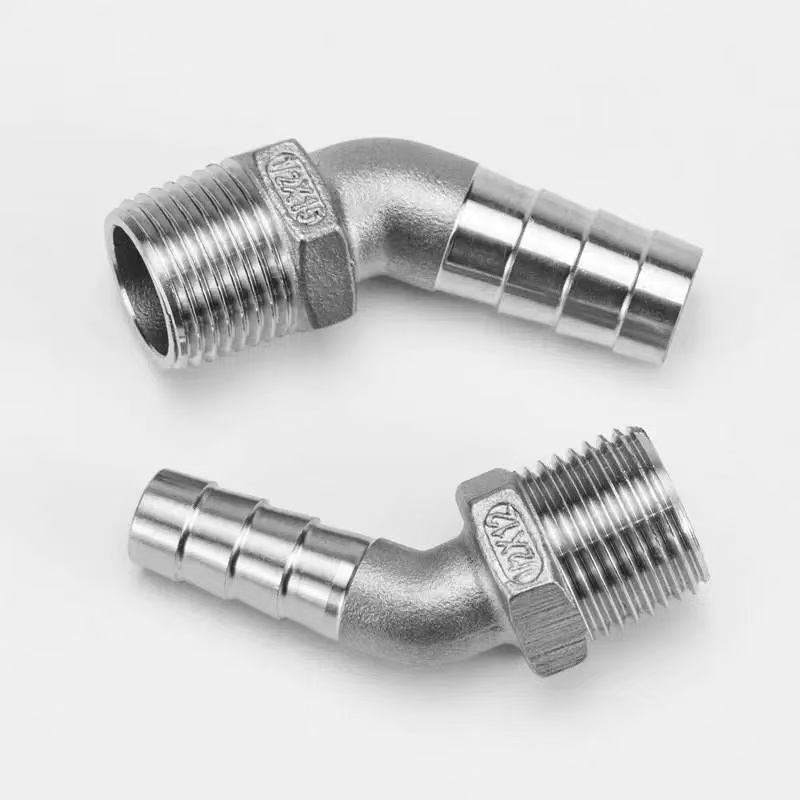

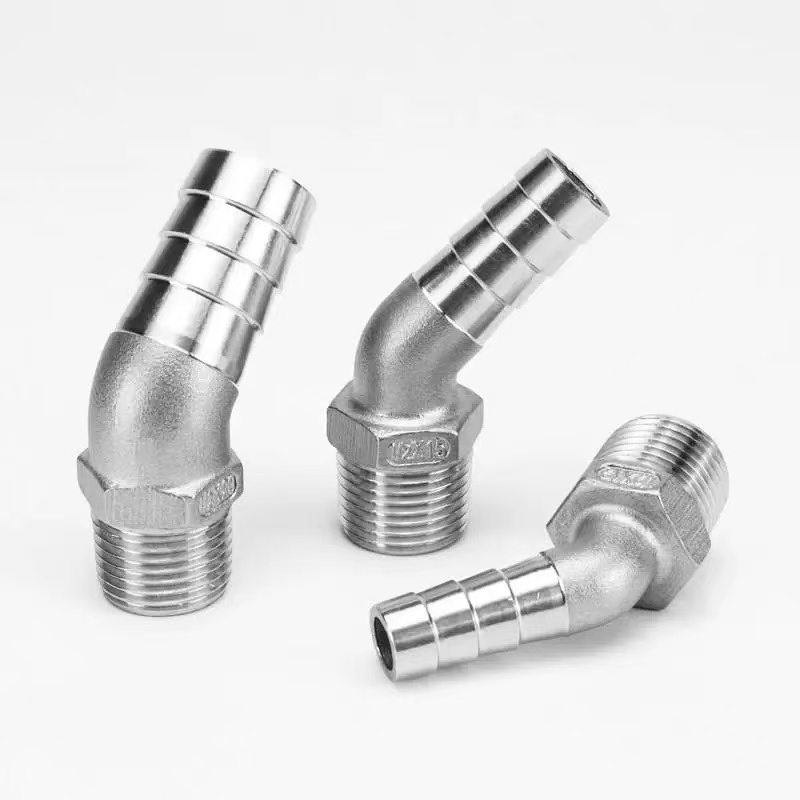

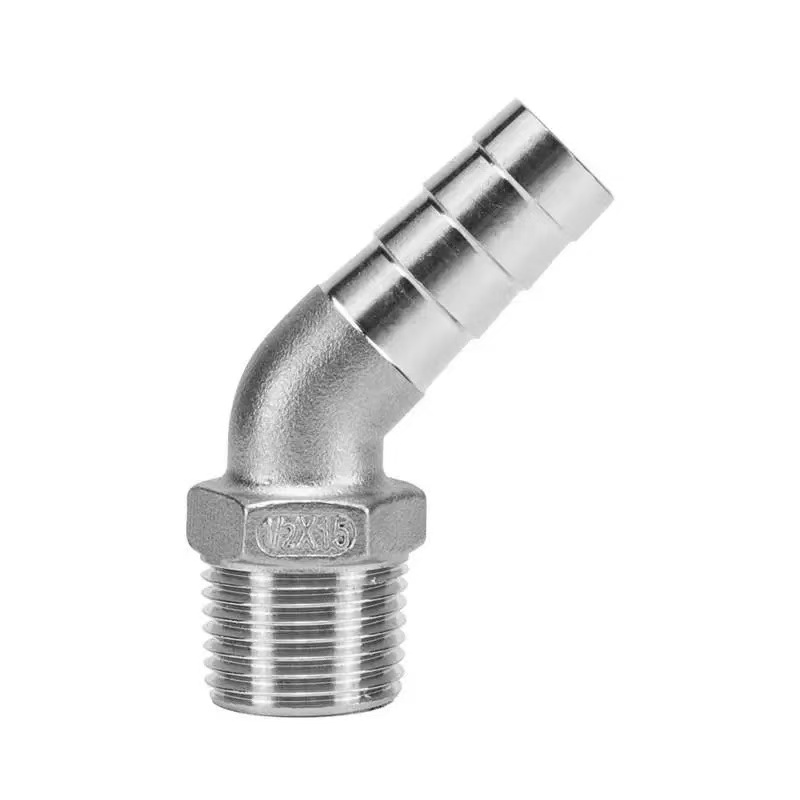

45 grādu sešstūra vītnes elkoņa stiprinājums

Shenchi rūpnīcas 45 grādu sešstūra vītnes elkoņa savienotājs ir īpaši izstrādāts lietojumiem, kuros nepieciešama vienmērīga virziena maiņa par 45 grādiem, pārejot no stingrām caurulēm uz elastīgām šļūtenēm. Tās ārējās vītnes gals cieši ieskrūvē atbilstošā iekšējā vītņotā veidgabalā, nodrošinot hermētisku blīvējumu metāla cauruļvadu sistēmā. Dzeloņotajā šļūtenes galā, kas ir ievietota elastīgā šļūtenē, tiek izmantota virkne apgrieztā leņķa stieņu, lai stingri satvertu šļūtenes iekšējo sienu; ja tas ir nostiprināts ar šļūtenes skavu, tas rada izturīgu, pretslīdes savienojumu. 45 grādu leņķa konstrukcija samazina šķidruma plūsmas pretestību salīdzinājumā ar standarta 90 grādu līkumiem, padarot to ideāli piemērotu cauruļvadu sistēmām, kur spiediena zuduma samazināšana ir kritiska prasība. Turklāt sešstūra korpuss, kas atrodas stiprinājuma centrā, atvieglo piekļuvi instrumentam un nodrošina ātru un efektīvu uzstādīšanu.

Produkta specifikācijas

Vītņots / dzeloņveida savienojums

Shenchi 45 grādu sešstūra vītnes elkoņa savienotājelementam ir divu interfeisu dizains, kas nodrošina uzticamu pāreju starp stingrām caurulēm un elastīgām šļūtenēm:

Vīriešu vītnes gals: Precīzi apstrādātās ārējās vītnes stingri atbilst starptautiskajiem standartiem (pieejamas BSPT/NPT opcijas). Tos raksturo izcila vītnes regularitāte, tie veido metāla un metāla blīvējumu, kad tiek pievilkti pret vītņotiem savienotājelementiem, vārstiem vai aprīkojumu, nodrošinot uzticamu blīvējumu bez pārmērīga griezes momenta. Vītņu virsmas ir gludas un bez šķembām, novēršot savienojošo vītņu bojājumus uzstādīšanas laikā.

Dzeloņveida gals: šim galam ir vairāku gredzenu dzeloņveida struktūra ar optimizētiem zobu leņķiem un dziļumiem. Kad ir ievietota elastīga šļūtene, stieņi iekļūst šļūtenes iekšējā sienā, lai izveidotu vairāku punktu mehānisku satvērienu. Nostiprinot ar nerūsējošā tērauda šļūtenes skavu, mezgls sasniedz izvilkšanas pretestību, kas pārsniedz 50 kg. Dzeloņgals ir pieejams plašā izmēru diapazonā, kas ir savietojams ar dažādām elastīgām šļūtenēm, kuru iekšējais diametrs ir no 3 mm līdz 25 mm.

Spiediena reitings

Shenchi 45 grādu sešstūra vītnes elkoņa savienotājs piedāvā noteiktus spiediena rādītājus, lai atbilstu dažādu darbības apstākļu prasībām:

Standarta spiediens: 1,6 MPa — piemērots lielākajai daļai dzīvojamo, komerciālo un vieglās rūpniecības lietojumu, piemēram, ūdens apgādes sistēmām, lauksaimniecības apūdeņošanai un vispārējām rūpnieciskās dzesēšanas ūdens sistēmām.

Augstspiediena opcija: 316L nerūsējošā tērauda sērija ir paredzēta līdz 2,5 MPa — piemērota lietojumiem ar augstāku spiedienu, piemēram, hidrauliskajām sistēmām un augstspiediena tīrīšanas iekārtām.

Testēšanas garantija: katrai šo Ķīnā ražoto 45 grādu sešstūra vītņveida elkoņu veidgabalu partijai tiek veikta stingra rūpnīcas spiediena pārbaude. Pārbaudes spiediens ir iestatīts uz 1,5 reizēm lielāku par darba spiedienu, nodrošinot ilgstošu, stabilu un bez noplūdes darbību pie nominālā spiediena.

Temperatūras-spiediena līkne: darba temperatūras diapazonā no -20°C līdz 120°C spiediena reitings paliek nemainīgs; ārpus šī temperatūras diapazona pieļaujamais darba spiediens ir jāsamazina saskaņā ar standarta vadlīnijām.

Sadarbspēja un savietojamība

Shenchi 45 grādu sešstūra vītnes elkoņa stiprinājums ir izstrādāts, pilnībā ņemot vērā globālā tirgus savietojamības un saderības prasības:

Vītņu standarta savietojamība: pieejama dažādos vītņu standartos, tostarp BSPT (British Standard Pipe Taper) un NPT (American National Pipe Taper), lai nodrošinātu savietojamību ar cauruļvadu sistēmām dažādos reģionos. Klienti var izvēlēties atbilstošās diegu specifikācijas, pamatojoties uz viņu mērķa tirgiem.

Šļūtenes stieņu izmēru diapazons: šļūtenes stieņa galam ir plašs ārējā diametra specifikāciju klāsts, kas aptver izmērus no 1/4 collas līdz 1 collai (aptuveni 6–25 mm). Tas nodrošina saderību ar lielāko daļu šobrīd tirgū pieejamo elastīgo šļūteņu veidu, tostarp PVC, gumijas, pītās un PU šļūtenes.

Materiālu saderība: tiek piedāvātas divās nerūsējošā tērauda kategorijās — 304 un 316L —, lai atbilstu dažādām mediju saderības prasībām. Klase 304 ir piemērota ūdenim un viegli kodīgām vidēm, savukārt 316L klase ir ideāli piemērota lietošanai ar eļļām, dabasgāzi un ļoti korozīvām vidēm.

Vairāku zīmolu savietojamība: ražoti, stingri ievērojot starptautiskos standartus, Shenchi augstas veiktspējas 45 grādu sešstūra vītnes elkoņu veidgabali ir pilnībā aizstājami ar lielāko vietējo un starptautisko zīmolu piederumiem, tādējādi novēršot jebkādas bažas par saderības problēmām.

Kāpēc izvēlēties mūs?

1. Rūpnīcas cenas

Kā primārā avota ražotājs Shenchi likvidē starpniekus, lai piedāvātu klientiem atlaides mūsu 45 grādu sešstūra vītnes elkoņa veidgabaliem. Tas nodrošina izcilu vērtību — labākas cenas par līdzvērtīgu kvalitāti vai augstāku kvalitāti par tādu pašu budžetu.

2. Stingra kvalitātes kontrole

No brīža, kad izejvielas tiek ievestas mūsu rūpnīcā, līdz galaprodukti tiek izvesti, katrs Ķīnā ražots 45 grādu sešstūra vītnes vītnes elkoņa stiprinājums tiek pakļauts daudzpakāpju pārbaudes procesam. Mēs veicam stingras pārbaudes, tostarp materiāla spektroskopisko analīzi, vītnes Go/No-Go mērīšanu un spiediena pārbaudi, lai garantētu absolūtu produkta konsekvenci.

3. Izturīgas pielāgošanas iespējas

Shenchi atbalsta gan ODM, gan OEM pielāgošanu, ļaujot mums pielāgot specifikācijas, izmērus, vītņu standartus, materiālu kategorijas un virsmas apdari, lai atbilstu konkrētām klientu prasībām. Mēs piedāvājam visaptverošu, vienas pieturas pakalpojumu — no sākotnējās projektēšanas un veidņu izstrādes līdz masveida ražošanai un galīgajai piegādei.
