L veida pagodas ūdens caurules savienotājs

Produktu veidi

Kā profesionāls L-Type Pagoda ūdens cauruļu savienotāju ražotājs Ķīnā, Shenchi piedāvā divus galvenos produktu veidus:

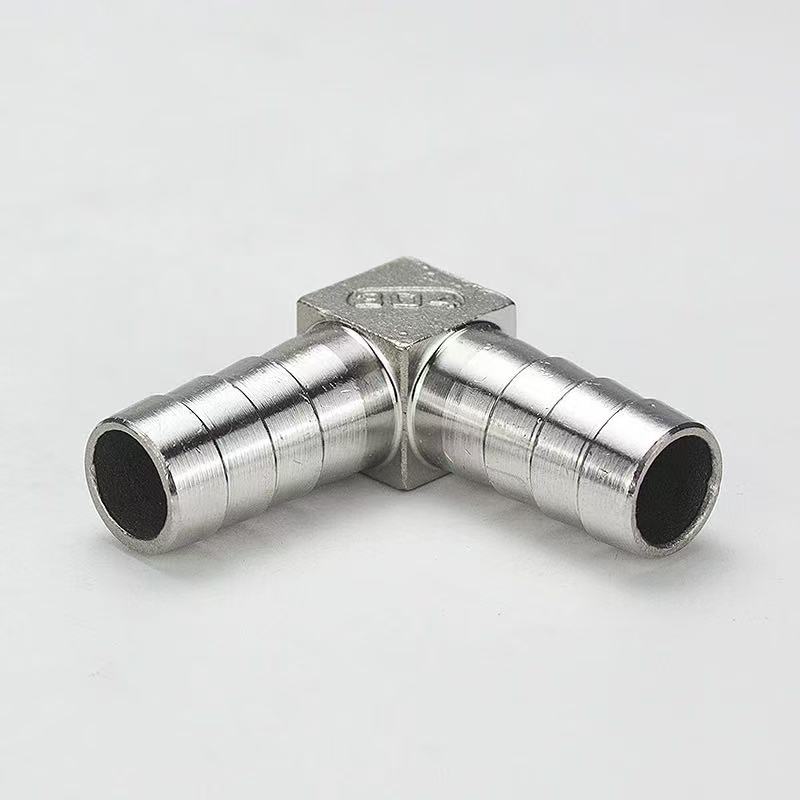

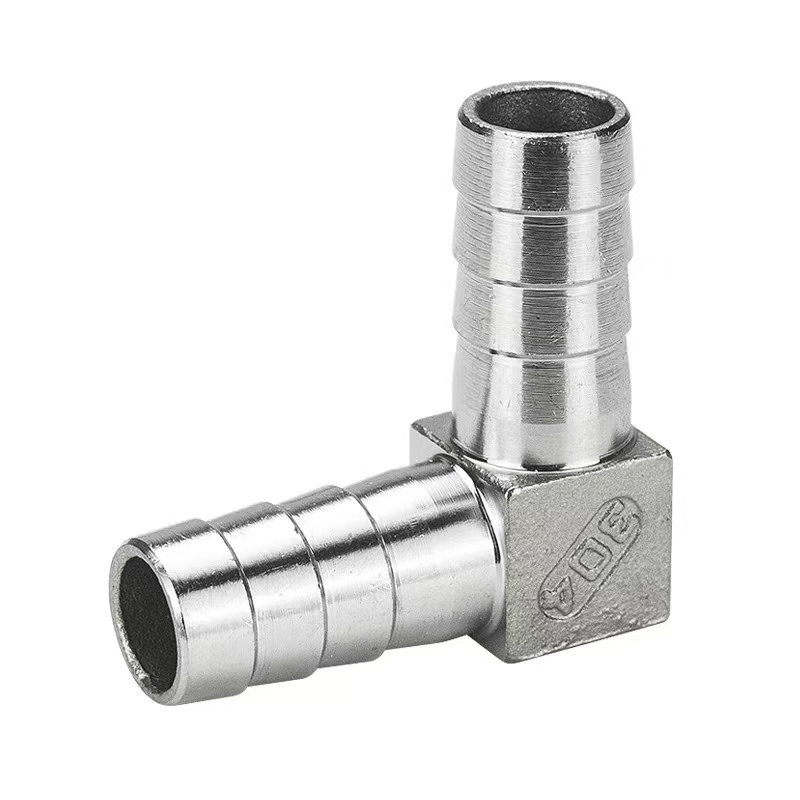

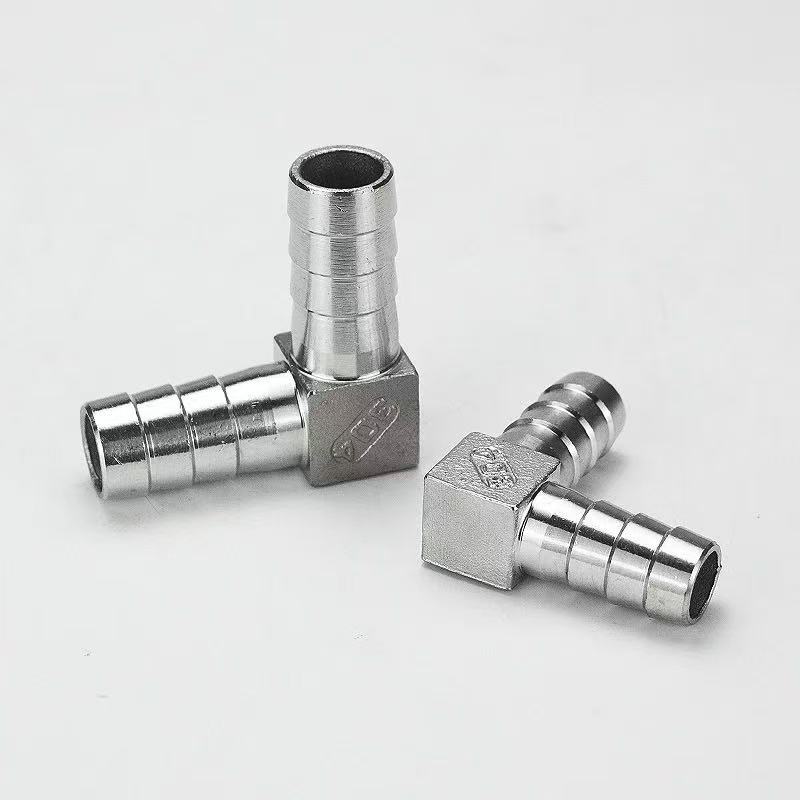

L veida pagodas ūdens caurules savienotājs: abiem galiem ir dzeloņveida pagodas struktūra, kas paredzēta 90 grādu virziena savienojuma izveidošanai starp divām elastīgām šļūtenēm.

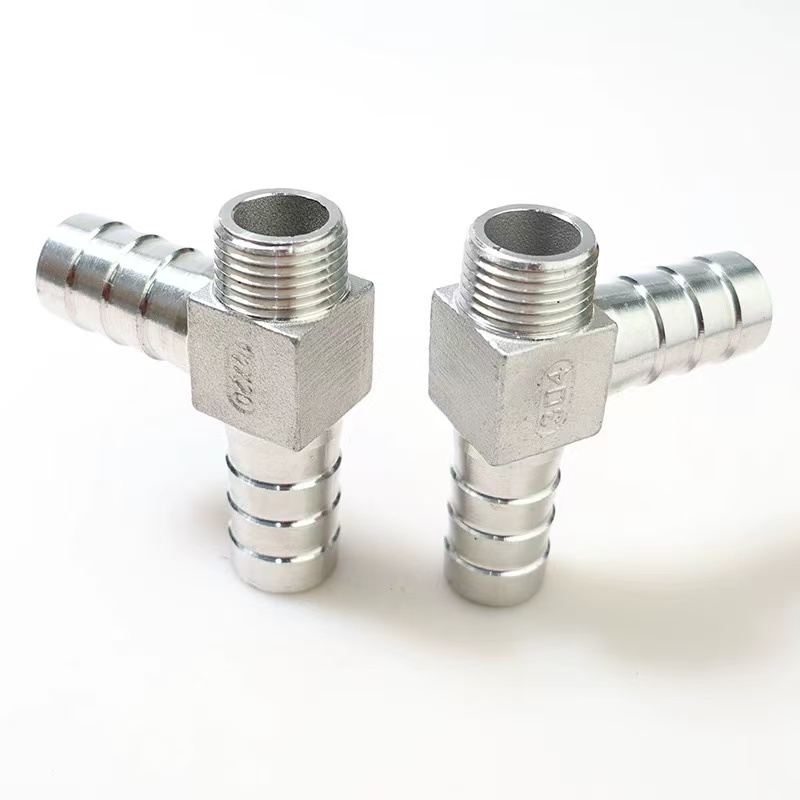

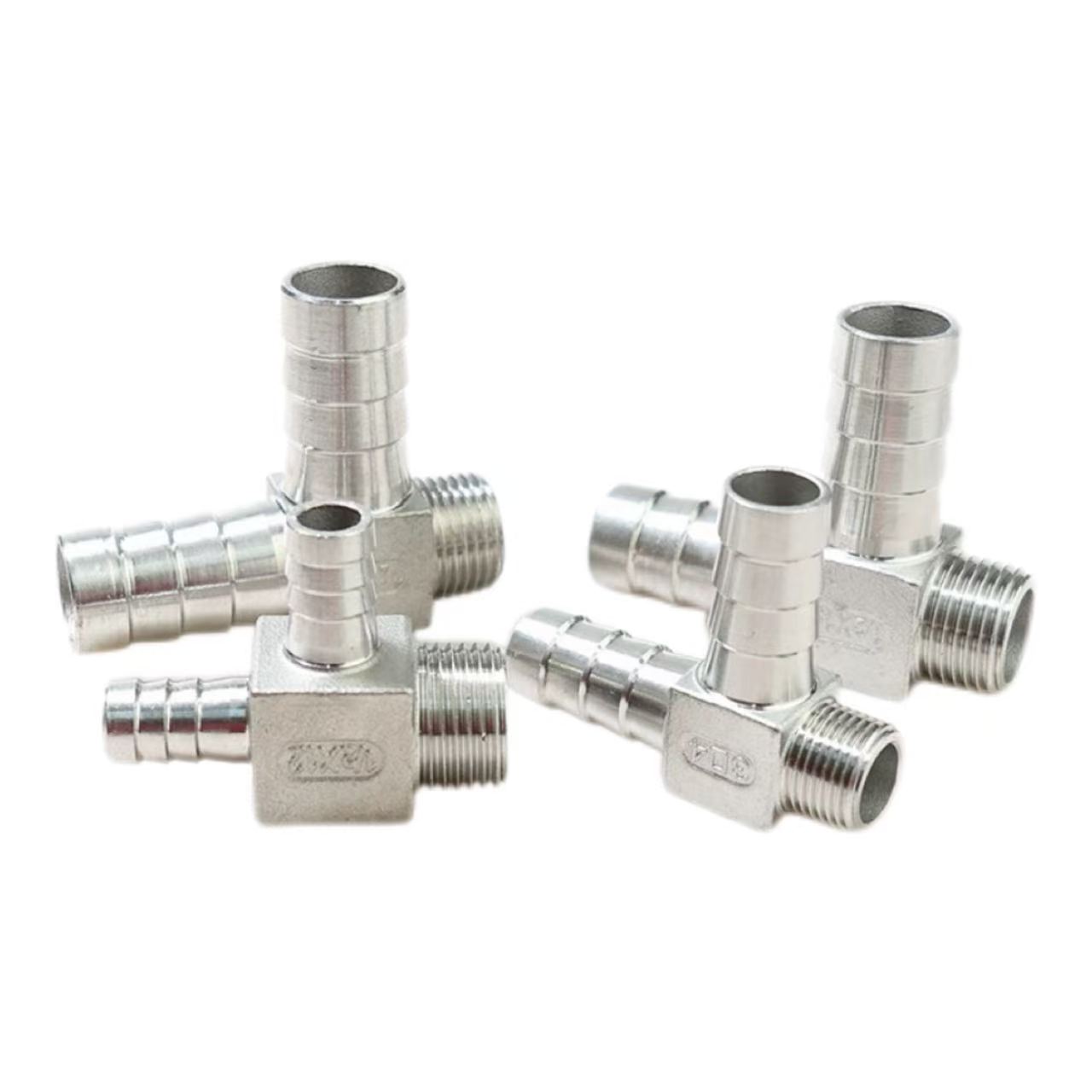

L veida vītņots pagodas savienotājs: vienā galā ir dzeloņveida pagodas struktūra savienošanai ar elastīgu šļūteni, bet otrā galā ir ārējie (vītnes) vītnes, kas paredzētas 90 grādu virziena savienojuma izveidošanai starp šļūteni un iekārtu ar iekšējo (sieviešu) vītni.

Abiem veidiem ir 90 grādu leņķa dizains ar identiskām specifikācijām dzeloņveida pagodas galiem. Tie ir pieejami dažādos materiālos: 304 nerūsējošais tērauds, 316L nerūsējošais tērauds vai misiņš. Galvenā atšķirība ir savienojuma metodē: pirmais atvieglo tiešu savienojumu starp šļūteni un šļūteni, bet otrais atvieglo pārejas savienojumu starp šļūteni un iekārtu, tādējādi piedāvājot elastīgas izvēles iespējas, kas atbilst dažādiem uzstādīšanas scenārijiem.

Kāda ir atšķirība starp L veida pagodas ūdens caurules savienotāju un L veida pagodas vītnes savienotāju?

Galvenā atšķirība: Shenchi L veida pagodas ūdens caurules savienotājam ir divu stieņu saskarne (abi gali ir dzeloņveida pagodas galvas, kas paredzētas tiešai savienošanai ar elastīgām šļūtenēm). L veida vītņotajam pagodas savienotājam ir ārējā vītne vienā galā un dzeloņveida pagoda otrā galā, kas paredzēts elastīgas šļūtenes savienošanai ar stingru cauruli vai vārsta korpusu ar iekšējām vītnēm. Šenči’s augstas veiktspējas L-Type Pagoda ūdens cauruļu savienotāji ir kalti no misiņa vai 304/316L nerūsējošā tērauda; to 90 grādu taisnleņķa struktūra ir ideāli piemērota cauruļvadu novirzīšanai. Divkāršās stieņa konstrukcija nodrošina ciešu un drošu satvērienu—īpaši, ja tas ir savienots pārī ar šļūteņu skavām—lai novērstu atdalīšanu un noplūdi. Šie piederumi nodrošina izcilu izturību pret spiedienu, koroziju un novecošanos. 316L nerūsējošā tērauda variants ir īpaši piemērots ļoti korozīvām vidēm, piemēram, tādām, kas saistītas ar jūras ūdeni vai ķīmisko apstrādi. Šie veidgabali ir viegli uzstādāmi, un tie ir ideāli piemēroti zema spiediena šļūteņu savienojumiem santehnikā, pneimatiskajās sistēmās un rūpniecisko šķidrumu lietojumos, piedāvājot izcilu stabilitāti un izturību.

Produkta specifikācijas

Uzstādīšanas instrukcijas

Shenchi zīmola L-Type Pagoda ūdens caurules savienotājs, kas ražots atbilstoši valsts standartiem, ir viegli uzstādāms. Veicot tālāk norādītās darbības, tiek nodrošināts uzticams savienojums:

1. solis: šļūtenes griešana

Izmantojiet specializētu šļūtenes griezēju, lai nogrieztu šļūtenes galu taisni un plakaniski, izvairoties no leņķiem griezumiem vai urbumiem, lai nodrošinātu perfektu piegulšanu pagodas stieņiem. Pītām vai pastiprinātām šļūtenēm ieteicams izmantot karstās griešanas metodi, lai noblīvētu malas un novērstu nodilumu.

2. darbība. Pagoda beigu savienojuma izveide

Ievietojiet šļūteni vertikāli pagodas galā, līdz šļūtenes virsma saskaras ar pagodas stiprinājuma pamatni. Pagodas stieņiem ir pakāpju dizains, kas pēc šļūtenes ievietošanas izveido vairākus blīvgredzenus. Augstspiediena ierīcēm nostipriniet savienojumu, izmantojot nerūsējošā tērauda šļūtenes skavu vai atsperes skavu; skava jānovieto starp otro un trešo pagodas stieņiem.

3. darbība: vītņotā gala savienojums

Izvēlieties piemērotu blīvēšanas metodi vītņotajam galam, pamatojoties uz tā specifikācijām: G veida vītnēm (paralēlas caurules vītnes) blīvēšanai nepieciešama gumijas vai vara blīve; NPT vai R veida vītnēm (konusveida cauruļu vītnēm) pirms pievilkšanas jāiet 3–5 PTFE vītnes blīvlentes apgriezieni. Pievelkot, pievelciet uzgriežņu atslēgu armatūras sešstūra korpusam, lai novērstu griezes momenta pārnešanu uz šļūtenes savienojuma punktu.

4. darbība: spiediena pārbaude

Pabeidzot uzstādīšanu, veiciet statiskā spiediena pārbaudi ar 1,5 reizes lielāku sistēmas darba spiedienu. Ja pēc šī spiediena uzturēšanas 3 minūtes noplūdes netiek novērotas, mezgls ir gatavs lietošanai. Atbilstošā šīs sērijas L-tipa vītņotās pagodas savienotāja instalēšanas procedūra ir identiska — atšķiras tikai vītnes veids —, kas ļauj elastīgi izvēlēties, pamatojoties uz īpašajām saskarnes prasībām.

Pielietojuma lauki

1. Ūdens apstrādes iekārtas

L veida pagodas ūdens caurules savienotājs ir paredzēts 90 grādu virziena savienojumiem starp PE un PU caurulēm ūdens attīrītājos, ūdens mīkstinātos un RO (reversās osmozes) sistēmās. Ražots no 316L nerūsējošā tērauda, ​​tas atbilst pārtikas kvalitātes sanitārajām prasībām. Papildu L-tipa vītņots pagodas savienotājs tajā pašā sērijā ir pieejams lietojumprogrammām, kurās aprīkojuma saskarnei ir iekšēja (sieviešu) vītne.

2. Pneimatiskās automatizācijas sistēmas

Izmanto pneimatisko cauruļu maršrutēšanai gaisa kompresoros, pneimatisko vārstu kolektoros un automatizētās montāžas līnijās. Tā L-veida struktūra ietaupa iekšējo iekārtu telpu, savukārt savietojamība ar ātrā savienojuma fiksatoriem atvieglo ātru montāžu, demontāžu un apkopi.

3. Santehnika un sadzīves tehnika

Savieno ūdens ieplūdes šļūtenes viedajām tualetēm, trauku mazgājamām mašīnām, veļas mašīnām un līdzīgām ierīcēm. Izgatavots no misiņa, L-Type Pagoda ūdens caurules savienotājs nodrošina lielisku siltumvadītspēju, padarot to piemērotu karstā ūdens līnijām. L veida vītņotais pagodas savienotājs ir izstrādāts, lai pielāgotos plašākam interfeisa standartu klāstam, kas atrodams importētajās iekārtās.

4. Rūpnieciskās dzesēšanas un eļļošanas sistēmas

Izmanto darbgaldu dzesēšanas līnijās un hidrauliskās eļļošanas sistēmās. Nerūsējošā tērauda konstrukcija nodrošina izcilu izturību pret koroziju, nodrošinot drošu veiktspēju prasīgās vidēs, kas ietver eļļas miglu, griešanas šķidrumus un līdzīgus sarežģītus darbības apstākļus.
