Cauruļu veidgabalu ceļvedis

Plašajā cauruļvadu tīklā, kas piegādā ūdeni, gāzi un kontroli mūsu mūsdienu pasaulei, uzmanība bieži vien tiek pievērsta pašām caurulēm vai vārstiem, kas vada plūsmu. Tomēr sarežģītu, funkcionālu un uzticamu sistēmu patiesie veicinātāji ir pazemīgiecauruļu veidgabali. Šīs svarīgās sastāvdaļas ir savienotāji, virzītāji un adapteri, kas pārveido taisnus cauruļu garumus mērķtiecīgās ķēdēs. Izpratne par to veidiem, funkcijām un atlases kritērijiem ir būtiska jebkuram veiksmīgam šķidruma vai gāzes apstrādes projektam.

Galvenās funkcijas: vairāk nekā tikai savienošana

Armatūra kalpo vairākiem svarīgiem mērķiem, izņemot vienkāršu savienojumu:

*   Virziena maiņa: līkumi (parasti 45° vai 90°) novirza cauruļvadus ap šķēršļiem vai pa konstrukcijas kontūrām.

*  Plūsmas iedalījums vai kombinācija: Tījumi un krusti sadala vienu plūsmu vairākos atzaros vai apvieno vairākas ieplūdes vienā.

*  Izmēru pielāgošana: reduktori un bukses nemanāmi savieno dažāda diametra caurules.

*  Līnijas pagarinājums: savienojumi taisnā ceļā savieno divas vienāda izmēra caurules.

*  Portu izveide: sprauslas un segli nodrošina piekļuves punktus krāniem, mērierīcēm vai palīglīnijām.

* Gala galā: vāciņi un aizbāžņi pastāvīgi vai īslaicīgi noblīvē caurules galu.

Galvenās īpašības: materiāls, savienojums un dizains

Pareiza stiprinājuma izvēle balstās uz trim galvenajiem atribūtiem:

1. Materiāls: savienotājelementam ir jābūt saderīgam gan ar caurules materiālu, gan ar vidi (šķidrumu/gāzi), ko tas pārnēsīs.

   *  Varš un misiņš: lieliski piemērots dzeramajam ūdenim, apkurei un dažiem gāzes lietojumiem. Izturīgs pret koroziju un ir viegli uzstādāms, izmantojot lodēšanu vai piespiežot.

   *  Oglekļa tērauds un nerūsējošais tērauds: standarts rūpnieciskiem, augstspiediena un augstas temperatūras lietojumiem (tvaiks, eļļa, ķimikālijas). Piedāvā izcilu spēku. Nerūsējošais materiāls nodrošina uzlabotu izturību pret koroziju.

   *  PVC, CPVC un PEX: dominē mūsdienu santehnikas, apūdeņošanas un zema spiediena ķīmijas līnijās. Viegls, izturīgs pret koroziju un bieži izmanto šķīdinātāju metināšanas (PVC) vai presēšanas/presēšanas (PEX) savienojumus.

   *   Kaļamais čuguns: pazīstams ar savu stingrību vītņotās konfigurācijās, ko parasti izmanto lieljaudas gāzes un hidrauliskajās līnijās.

2. Savienojuma metode: tas nosaka, kā savienotājelements saskaras ar cauruli.

   *   Vītņoti (skrūvējami): klasiska, daudzpusīga metode, izmantojot konusveida (NPT) vītnes. Ideāli piemērots sistēmām, kurām nepieciešama liela apkope, lauka modifikācijām un izturīgiem savienojumiem, kur var būt nepieciešama demontāža. Nepieciešams hermētiķis necaurlaidīgam savienojumam.

   *  Lodēts/lodēts (lodēts metinājums): galvenokārt varam un tēraudam. Izveido pastāvīgu, gludu un ļoti uzticamu savienojumu, izkausējot pildvielas metālu spraugā starp armatūras ligzdu un cauruli. Būtisks augstas integritātes santehnikas un kritisko procesu līnijām.

   *  Preses piestiprināšana: mūsdienīga metode, izmantojot specializētus instrumentus, lai savienotu armatūras ar iekšējo O-gredzenu uz caurules. Piedāvā ātru, tīru un ļoti uzticamu savienojumu bez siltuma vai vītnēm. Ātri tiek izmantota komerciālās santehnikas un hidrotehniskās sistēmas.

   *  Push-to-Connect: vienkāršākā uzstādīšanas metode pagaidu vai pieejamām līnijām (piemēram, saspiestam gaisam, instrumentiem). Ieliktnis un O-gredzena mehānisms nodrošina savienojumu un atbrīvošanu bez instrumentiem.

   *  Šķīdinātāja metināšana: izmanto plastmasas (PVC/CPVC) sistēmām. Ķīmiskais šķīdinātājs izkausē un sakausē cauruli un savienojumu vienā, monolītā gabalā.

3. Spiediena novērtējums un standarti:Cauruļu veidgabalitiek ražoti noteiktām spiediena klasēm (piemēram, 40., 80., 150., 300. klase) un tiem jāatbilst nozares standartiem (ASTM, ASME, EN). Armatūras izvēle, kuras spiediens ir vienāds ar sistēmas maksimālo darba spiedienu vai pārsniedz to, drošības nolūkos nav apspriežams.

Atlases rokasgrāmata: pielāgošana uzdevumam

Loģisks atlases process nodrošina sistēmas integritāti:

1. Definējiet pakalpojumu: kāds šķidrums vai gāze? Kādā temperatūrā un spiedienā? Vai tas ir kodīgs? (piemēram, karsts dzeramais ūdens, 80°C, 6 bāri).

2. Izvēlieties caurules materiālu: pamatojoties uz apkalpošanas nosacījumiem un budžetu (piemēram, varš).

3. Atlasiet savienojuma metodi: līdzsvarojiet veiktspēju, instalēšanas prasmes un turpmākās piekļuves vajadzības (piemēram, piespiediet, lai nodrošinātu ātrumu un uzticamību).

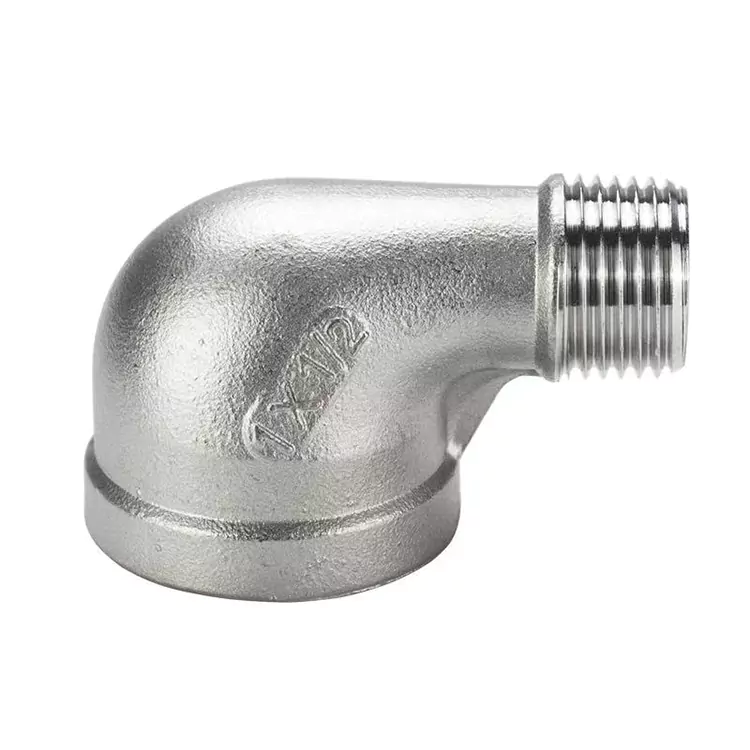

4. Norādiet stiprinājuma veidu un izmēru: nosakiet vajadzīgo funkciju (piem., 90° elkonis, 22 mm x 22 mm).

5. Pārbaudiet saderību: nodrošiniet, lai savienotājelementu materiāls, blīvējuma metode un spiediena reitings būtu pilnībā saderīgi ar izvēlētās caurules un sistēmas parametriem.

Secinājums: sistēmas integritātes pamats

Cauruļu veidgabali ir vissvarīgākā pieturzīme cauruļvadu sistēmu valodā. To pareiza izvēle un uzstādīšana veido sistēmas ilgmūžības, drošības un efektivitātes pamatu. Lai gan tie var darboties ārpus redzesloka, augstas kvalitātes, piemērotu veidgabalu norādīšana ir viens no ietekmīgākajiem lēmumiem, ko inženieris, darbuzņēmējs vai uzstādītājs var pieņemt. Sarežģītajā plūstošās dinamikas dejā šie komponenti ir klusi, nelokāmi partneri, kas nodrošina, ka viss plūst, kā paredzēts.
