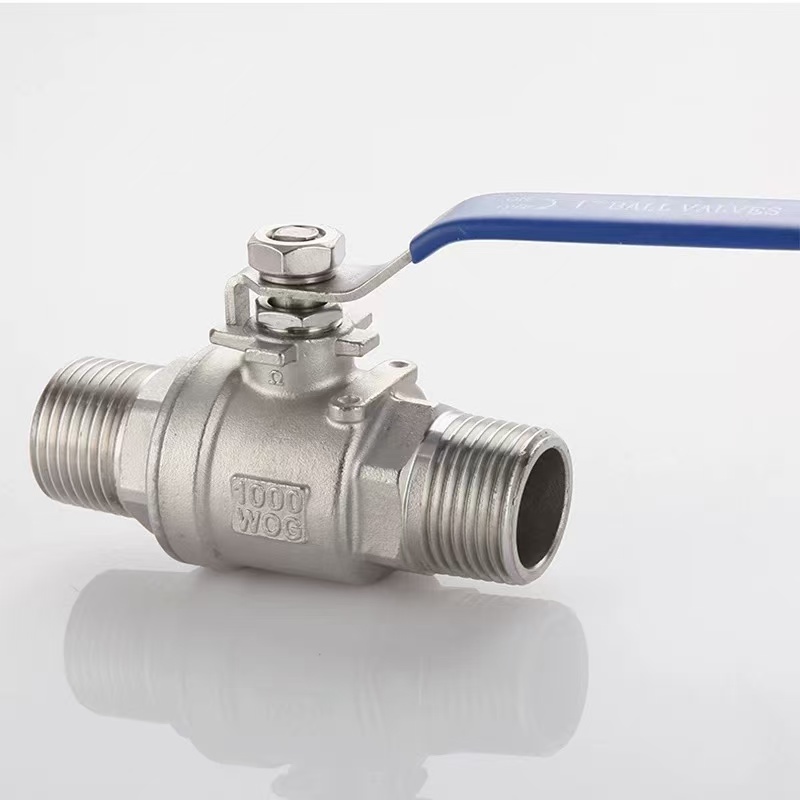

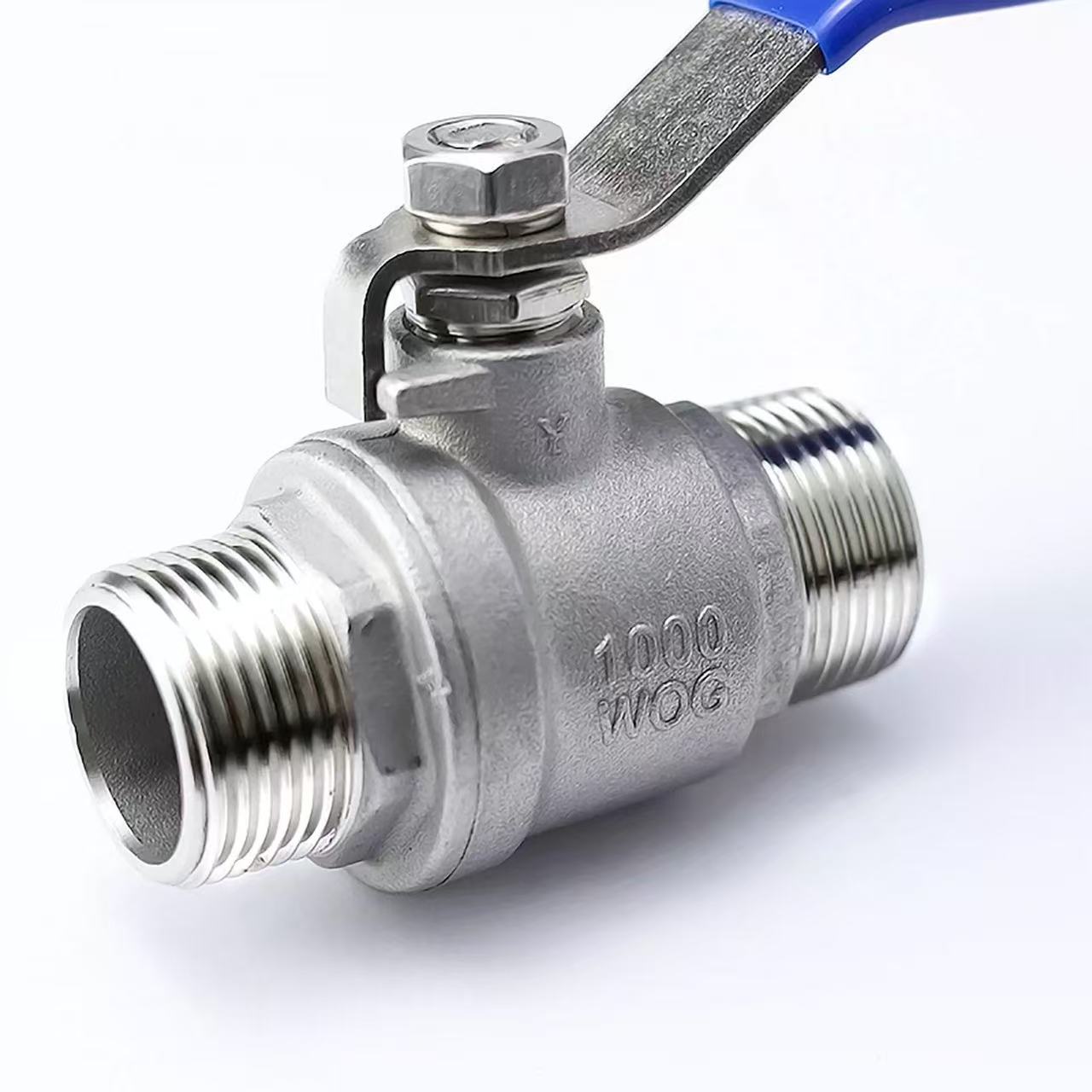

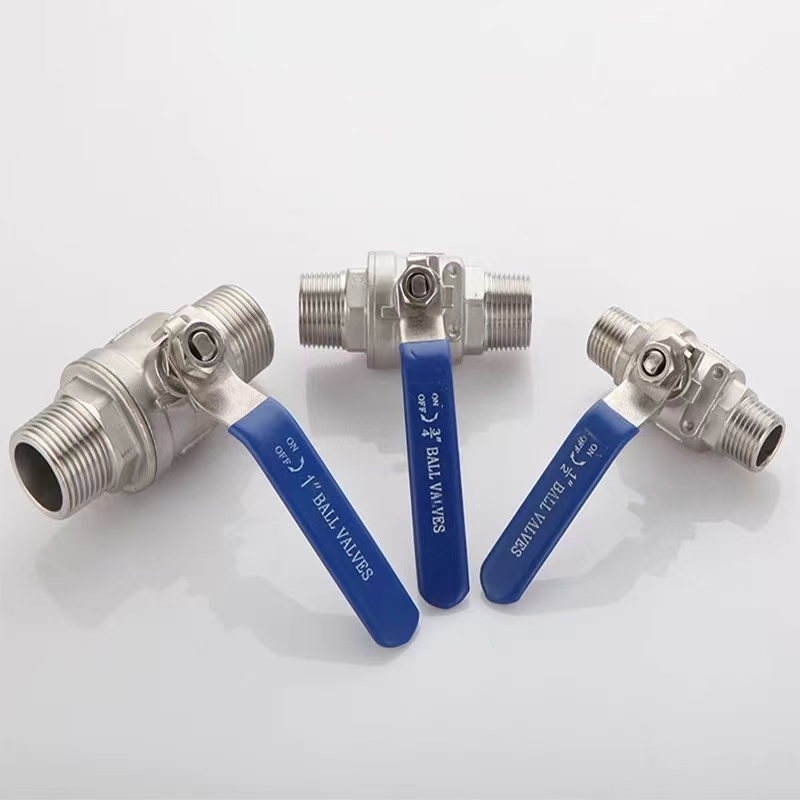

Divdaļīgs dubultās vītnes lodveida vārsts

Shenchi zinātnes popularizēšana: kas īsti ir augstas kvalitātes divdaļīgs dubultā vītnes lodveida vārsts?

Divdaļīgs dubultās ārējās vītnes lodveida vārsts ir lodveida vārsts ar ārējām vītnēm abos galos, kas samontēts no divām korpusa sastāvdaļām. Šī vārsta Shenchi versija piedāvā korpusa materiālus no misiņa, SUS304 vai SUS316L ar iekšējo metālu, kas atbilst korpusam, lai novērstu plūsmas ceļa korozijas risku. Tas izmanto EPDM blīves un manuālu darbību, kas piemērots ūdenim, gaisam, eļļai, gāzei un līdzīgiem materiāliem. “Augstas kvalitātes divdaļīgs dubultās ārējās vītnes lodveida vārsts” ir definēts ar augstu vītnes precizitāti, zemu darbības griezes momentu, ilgu blīvējuma kalpošanas laiku un tiešu savienojumu ar vītnes pieslēgvietām bez papildu adapteriem.

Produkta parametri

Produkta nosaukums: Divdaļīgs dubultā ārējā vītnes lodveida vārsts	Specifikācijas: (1/8"-4") DN6-DN100
Nominālais spiediens: PN16	Korpusa materiāls: Misiņš, SUS304, SUS316L
Standarti: ANSI, BS, DIN, ISO, JIS	Pavedieni: NPT, BSP, BSPT, DIN utt.
Iekšējais Metāls Materiāls: Misiņš, SUS304, SUS316L	Vidēja temperatūra: augsta temperatūra, zema temperatūra, vidēja temperatūra, normāla temperatūra
Darbības metode: manuāla	Blīvējums: EPDM
Savienojuma metode: vītņots savienojums	Pielietojums: ūdens, gaiss, gāze, eļļa, šķidrumi utt.
Izcelsme: Ķīna	Paraugs: pieejami paraugi

Pirmsinstalācijas pārbaudes un vītņu savienojuma specifikācijas Shenchi divdaļīgam divdaļīgam ārējam vītnes lodveida vārstam

Shenchi, divdaļīgu dubulto ārējo vītņu lodveida vārstu piegādātājs no Ķīnas, pirms uzstādīšanas iesaka pārbaudīt, vai abas ārējās vītnes uz vārsta korpusa nav bojātas un tīri saskaņotas ar iekšējās caurules vītnēm. Vienmērīgi uzklājiet mērenu PTFE lenti vītnes virzienā 2-3 aptinumus. Shenchi augstākās kvalitātes divdaļīgajam dubultās ārējās vītnes lodveida vārstam ir uzgriežņu atslēgas vītnes saknēs. Uzstādīšanas laikā izmantojiet uzgriežņu atslēgu šiem dzīvokļiem; nekad negrieziet vidējo vārsta korpusa daļu, lai izvairītos no nepareizas iekšējās lodīšu serdes izlīdzināšanas.

Galvenie punkti blīvējuma pozicionēšanai un vārsta korpusa montāžas griezes momenta kontrolei

Divdaļīgā dubultā ārējā vītnes lodveida vārsta galvenās sastāvdaļas ietver divas korpusa puses, centrālo lodveida serdi, kātu un EPDM blīves. Shenchi dizainā abi korpusi savienojas caur centrālajām vītnēm. Pārliecinieties, vai blīvējuma blīve (starp korpusa pusēm) ir centrēta bez sašķiebšanās. Pievelciet ar roku līdz saskarei, pēc tam izmantojiet instrumentu, lai veiktu papildu 1/4 apgriezienu. Pārmērīgs griezes moments deformēs EPDM blīves un izraisīs bojājumus. Divdaļīgs divdaļīgs ārējās vītnes lodveida vārsts par pieņemamu cenu nekad nedrīkst apdraudēt blīvējuma kvalitāti; pareiza griezes momenta kontrole tieši ietekmē vārsta kalpošanas laiku.

Vārsta kāta blīvējuma un slēdža ierobežošanas mehānisma regulēšanas metode uz vietas

Shenchi divdaļīgajam dubultās ārējās vītnes lodveida vārstam ir EPDM O veida blīvējums pie kāta. Pēc uzstādīšanas manuāli pārslēdziet vārstu divas reizes, lai pārbaudītu, vai stumbra saknē nav noplūdes. Ja rodas neliela noplūde, uzmanīgi pievelciet kāta blīvējuma uzgriezni (ne vairāk kā par 1/8 apgriezienu). Ņemiet vērā arī roktura apturēšanas robežas: rokturis paralēli caurulei norāda uz atvērtu; perpendikulāri norāda slēgtu. Augstākās kvalitātes divdaļīgs dubultās ārējās vītnes lodveida vārsts ietver mehāniskus aizturus galējās pozīcijās. Nekad nepiespiediet spēku tālāk par šīm atdurēm, pretējā gadījumā var rasties iekšējās lodīšu serdes un blīvējuma virsmas bojājumi

Izplatītas uzstādīšanas kļūdu novēršanas un blīvēšanas pārbaudes procedūras uz vietas

Uzstādot Shenchi divdaļīgo divdaļīgo ārējās vītnes lodveida vārstu, izvairieties no: vītņu pārtīšanas ar hermētiķi, izraisot gružus vārsta dobumā, izmantojot cauruļu uzgriežņu atslēgas tieši uz vārsta korpusa virsmas vai neiztīriet caurules gružus pirms uzstādīšanas. Pareiza procedūra: pēc uzstādīšanas veiciet spiediena pārbaudi, lēnām atveriet vārstu, uzklājiet ziepjūdeni uz visiem vītņotajiem savienojumiem un korpusa savienojumiem un novērojiet, vai nav burbuļu. Augstākās kvalitātes divdaļīgam divdaļīgam ārējās vītnes lodveida vārstam nevajadzētu uzturēt spiediena kritumu piecas minūtes pie PN16 pārbaudes spiediena. Pēc pārbaudes atstājiet vārstu līdz pusei atvērtu, lai novērstu ilgstošu blīvējuma saspiešanu vienā pusē.
