Sieviešu pavediens x Butt-Weld Union

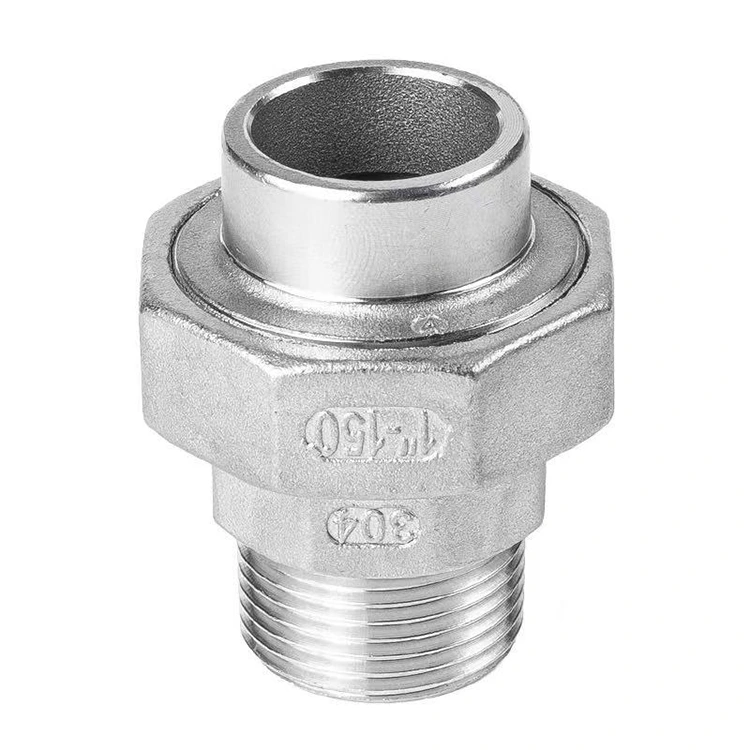

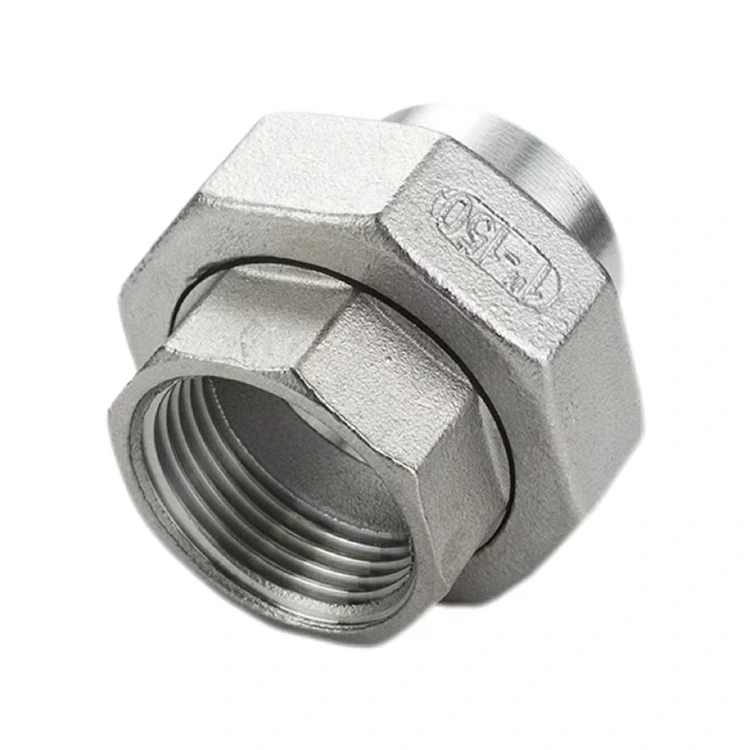

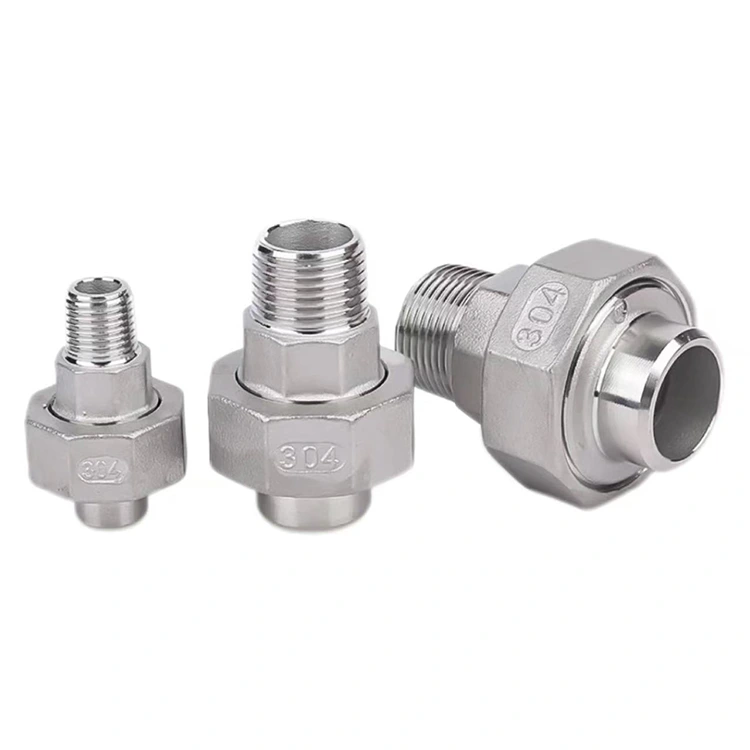

Kā profesionāls cauruļu veidgabalu ražotājs Ķīnā, Shenchi prezentē Female Thread x Butt-Weld Union — saliktu cauruļvadu savienotāju, kas vienā vienībā nemanāmi integrē vītnes galu ar sadurmetināšanas galu.

Female Thread x Butt-Weld Union kā augstas veiktspējas veidgabala pamatfunkcija ir nodrošināt viengabalainu saskarni starp vītņotu savienojumu sistēmām un metinātām cauruļvadu sistēmām. Sieviešu vītnes gals ir precīzi apstrādāts, izmantojot progresīvu CNC tehnoloģiju, nodrošinot precīzus vītnes profilus un drošu blīvējumu; tas nodrošina tiešu savienojumu ar ārējām vītņotām ierīcēm, piemēram, vārstiem, jaucējkrāniem un instrumentiem.

Sadurmetināšanas galam ir iepriekš apstrādāta slīpā mala (nošķelne), kas paredzēta tieši piekausēšanai cauruļvadam, izmantojot TIG (argona loka) metināšanu, radot pastāvīgu, necaurlaidīgu blīvējumu. Izgatavots no augstas kvalitātes nerūsējošā tērauda vai misiņa, šis savienojums ir paredzēts darba spiedienam virs 1,6 MPa un darbojas temperatūras diapazonā no -20°C līdz 120°C. To plaši izmanto jaunos būvniecības projektos, lai savienotu metinātos maģistrālos cauruļvadus ar vītņotām atzarojuma līnijām, kā arī renovācijas projektos, lai savienotu metinātās sistēmas ar vītņotām iekārtām. Pateicoties savām augstas veiktspējas iespējām, tas piedāvā vienkāršu, bet uzticamu risinājumu sarežģītiem cauruļvadu savienojuma izaicinājumiem.

Produkta specifikācijas

Galvenās struktūras un dizaina galvenās iezīmes

1. Integrētā kompozītu struktūra

Shenchi Female Thread x Butt-Weld Union piedāvā novatorisku integrētu kompozītmateriālu struktūras dizainu, kas vienā korpusā precīzi apvieno iekšējo vītni un sadurmetināšanas galu. Tas novērš sarežģītību, kas saistīta ar vairāku adaptera piederumu izmantošanu, un ievērojami samazina iespējamos noplūdes punktus. Produkts tiek veidots, izmantojot vienpakāpes kalšanas procesu, kā rezultātā tiek iegūta blīva materiāla struktūra un augsta mehāniskā izturība.

2. Precīza iekšējā vītne

Sieviešu vītņotais gals ir apstrādāts, izmantojot augstas precizitātes CNC iekārtas; vītnes profils ir standartizēts, un saķere ir cieša, pilnībā atbilstot starptautiskajiem standartiem Female Thread x Butt-Weld Unions. Vītņu specifikācijas attiecas uz BSPP, BSPT, NPT un metriskiem standartiem, nodrošinot perfektu savietojamību ar plašu iekšzemes un starptautisko cauruļu veidgabalu un aprīkojuma klāstu ar vītni.

3. Optimizēts sadurmetināšanas gala dizains

Sadurmetināšanas galam ir iepriekš apstrādāts standarta slīpums (nošķelts), kas novērš nepieciešamību pēc sekundārās sagatavošanas uz vietas uzstādīšanas laikā. Savienojot ar cauruļvadiem, izmantojot TIG metināšanu, metinātais savienojums sasniedz pamatmateriāla stiprumu, veidojot pastāvīgu, integrētu cauruļvadu sistēmu. Caurules sieniņu biezums ir optimizēts, lai nodrošinātu gan metināšanas integritāti, gan ērtu apstrādi.

4. Starpposma savienības struktūra

Produktam ir noņemama starpsavienojuma struktūra ar precīzu savienojumu ar vītni un augstas kvalitātes blīvējuma blīvi. Šis dizains nodrošina elastību uzstādīšanas laikā, vienlaikus atvieglojot turpmāko apkopi. Pārbaudei vai remontam cauruļvadu var atvienot, vienkārši atbrīvojot starpsavienojumu, tādējādi izvairoties no nepieciešamības pārgriezt vai pārmetināt cauruļu savienojumus. II. Galvenās sastāvdaļas konfigurācija

Shenchi Female Thread x Butt-Weld Union sastāv no šādām galvenajām sastāvdaļām:

Korpuss: izgatavots no augstas kvalitātes 304 nerūsējošā tērauda vai misiņa, precīzi kalts vienā gabalā.

Savienojuma uzgrieznis: izgatavots no augstas stiprības materiāla ar pretkorozijas virsmas apstrādi; izstrādāts, lai novērstu vītnes atdalīšanu pat pēc atkārtotas montāžas un demontāžas.

Blīvējuma blīve: Sastāv no īpašas gumijas, kas izturīga pret augstām temperatūrām un novecošanos; iestrādāts padziļinājumā, lai nodrošinātu automātisku blīvēšanu.

Sieviešu vītnes gals: Precīzi apstrādāts, izmantojot CNC tehnoloģiju, un izvēlei ir pieejami dažādi vītnes standarti.

Uzstādīšanas vadlīnijas

1. Metināto galu uzstādīšana

Notīriet metināto galu un caurules slīpumu. Saglabājiet koncentriskuma novirzi, kas ir mazāka par 0,5 mm. Veiciet saknes caurlaides metināšanu, izmantojot TIG (GTAW), lai nodrošinātu pilnīgu iespiešanos metinājuma saknē; pēc vāciņa caurlaides pabeigšanas pārbaudiet, vai metinātajā šuvē nav porainības vai izdedžu ieslēgumi.

2. Sieviešu vītņotā gala uzstādīšana

Pārliecinieties, vai cauruļu savienotājelementa virsma ar vītni ir tīra. Manuāli ieskrūvējiet vīrišķo savienotāju savienojuma galā ar vītni. Izmantojiet uzgriežņu atslēgu, lai to pievilktu līdz norādītajam standarta griezes momentam; iekšējā blīvējuma blīve automātiski saspiedīsies, veidojot hermētiskumu.

3. Piesardzības pasākumi

Uzstādīšanas laikā novērsiet metināšanas radītā siltuma pārnešanu uz blīvējuma zonu. Uzgaidiet, līdz metinātais savienojums pilnībā atdziest, pirms veicat jebkādas montāžas vai demontāžas darbības ar savienotājuzgriezni.

Tehniskās apkopes vadlīnijas

Regulāra pārbaude: ik pēc sešiem mēnešiem pārbaudiet, vai savienojuma savienojumā nav noplūdes vai vaļīgu vītņu.

Blīves nomaiņa: ja blīvējuma blīvei ir novecošanas vai nodiluma pazīmes, vienkārši atskrūvējiet savienotājuzgriezni, lai to viegli nomainītu.

Vītnes apkope: Pēc ilgstošas ​​darbības uzklājiet vītnēm nelielu daudzumu pretrūsas smērvielas.

Metinātā gala pārbaude: pārbaudiet, vai metināšanas šuvē nav korozijas vai plaisu; ja tiek atklātas problēmas, nekavējoties veiciet koriģējošu metināšanu.

Sistēmas apkope: ja aprīkojums ir jāizjauc, lai veiktu apkopi, vienkārši atskrūvējiet centrālo savienotājuzgriezni — nav nepieciešams griezt cauruļvadus.

Kāpēc izvēlēties Shenchi?

1. Stingra kvalitātes kontrole

Visaptveroša kvalitātes kontrole tiek īstenota visā procesā, sākot no izejvielu iegūšanas līdz galīgajai pārbaudei. Katram gatavajam produktam pirms izvešanas no rūpnīcas tiek veikta 100% izmēru pārbaude un noplūdes pārbaude.

2. OEM/ODM pielāgošanas pakalpojumi

Mēs piedāvājam pielāgotus pakalpojumus vītņošanai, iesaiņošanai un produktu marķēšanai. Mēs nodrošinām ātras reaģēšanas iespējas nestandarta specifikācijām un īpašām materiālu prasībām.

3. Ļoti konkurētspējīgas rūpnīcas cenas

Kā piegādātājs tieši no rūpnīcas mēs piedāvājam atlaides un daudzpakāpju stimulus, kuru pamatā ir apjoms.

4. Ilgtermiņa, abpusēji izdevīgas partnerības

Mēs aktīvi cenšamies izveidot ilgtermiņa sadarbības attiecības ar vairumtirgotājiem, inženieru firmām un cauruļvadu darbuzņēmējiem. V. Saistīto produktu ieteikumi

Mūsu uzņēmums tajā pašā sērijā ražo arī papildu produktu: savienojumu ar ārējo vītni vienā galā un sadurmetināšanas savienojumu otrā galā. Vienā galā tiek izmantota ārējā vītne, lai savienotos ar iekšējiem vītņotiem piederumiem, bet otram ir sadurmetināšanas konfigurācija. Šie divi produkti lieliski papildina viens otru, vispusīgi risinot savienojuma prasības gan vītņotajām, gan metinātajām cauruļvadu sistēmām. Sirsnīgi aicinām gan jaunos, gan esošos klientus interesēties un veikt pasūtījumus.

Secinājums

Izvēlēties Zhejiang Shenchi Female Thread x Butt-Weld Union — ar lepnumu, kas ražots Ķīnā — nozīmē izvēlēties novatorisku dizainu, uzticamu veiktspēju un ērtu apkopi. Mēs ceram uz sadarbību ar vairumtirgotājiem visā pasaulē, lai kopīgi veidotu gaišāku nākotni.
