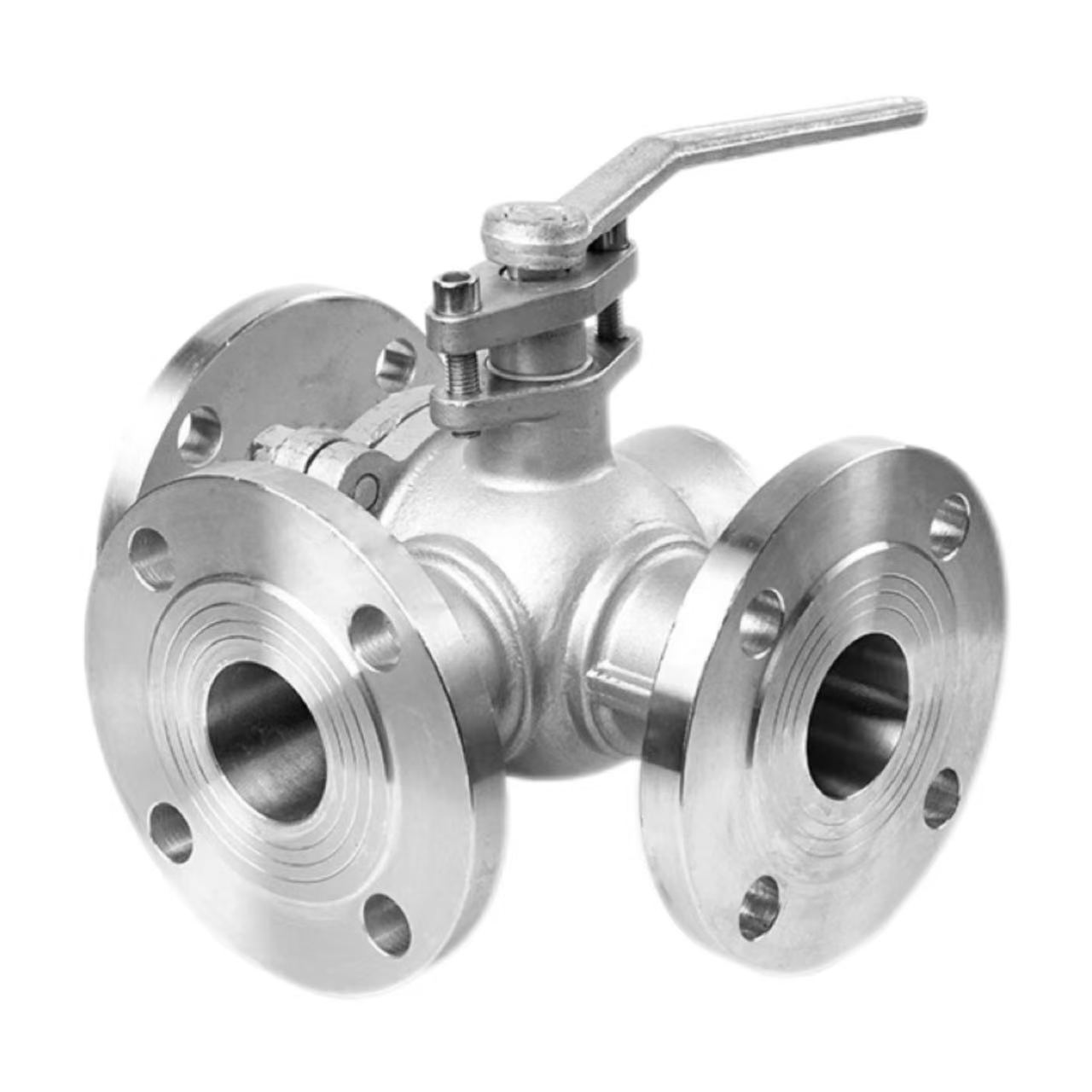

Trīsceļu atloka lodveida vārsts

Darba princips

Shenchi rūpnīcas korozijizturīgā trīsceļu atloka lodveida vārsta darbības princips ir balstīts uz L-veida vai T-veida kanāliem, kas izgriezti lodītē. Bumba tiek novietota vārsta korpusa centrā un pagriezta ar rokturi. Kad lode griežas, kanāli izlīdzinās ar dažādiem vārstu portiem vai nobīdās no tiem, realizējot vides plūsmas virziena pārslēgšanu, saplūšanu vai sadalīšanu.

L formas bumba:

 Rotēšana par 90° ļauj barotnei pārslēgties no ieplūdes uz jebkuru izeju, kas ir piemērota, lai mainītu scenārijus ar vienu ieeju un divām izejām vai divām ieplūdēm un vienu izeju, piemēram, pārmaiņus padotu šķidrumu diviem reaktoriem.

T veida bumba:

Pagriešana par 180° ļauj savienot visus trīs pieslēgvietas vienlaicīgi vai savienot jebkurus divus portus, kas ir piemēroti divu datu nesēju sajaukšanai un pēc tam izvadīšanai (sapludināšanai) vai viena datu nesēja sadalīšanai divās izejās (sadalīšana), piemēram, gaisa kondicionēšanas karstā un aukstā ūdens sajaukšanas sistēmās.

Produkta parametri:

Produkta nosaukums: Trīsceļu atloku lodveida vārsts	Specifikācijas: (1/8"-4") DN6-DN100
Nominālais spiediens: PN16	Korpusa materiāls: WCB, SUS304 (CF8), SUS316L (CF3M)
Standarti: ANSI, BS, DIN, ISO, JIS	Piemērojamā temperatūra: -20 ℃ ~ +150 ℃ (standarta), līdz +350 ℃ (augsta temperatūra), līdz -196 ℃ (zema temperatūra)
Iekšējais metāla materiāls: WCB, SUS304 (CF8), SUS316L (CF3M)	Vidēja temperatūra: augsta temperatūra, zema temperatūra, vidēja temperatūra, normāla temperatūra
Darbības metode: manuāla	Blīves: EPDM, PPL
Savienojuma metode: Atloka savienojums	Pielietojums: ūdens, gaiss, gāze, eļļa, šķidrumi utt.
Izcelsme: Ķīna	Paraugs: pieejami paraugi

Atloku savienojuma priekšrocības:

Shenchi trīsceļu lodveida vārsti ar atloku izmanto atloku savienojumus. Salīdzinot ar vītņotajiem savienojumiem, atloku savienojumi nodrošina lielāku spiediena pretestību; PN16 reitings var stabili izturēt 1,6 MPa spiedienu. Demontāža ir ērta, atvieglojot regulāru cauruļvadu pārbaudi un apkopi. Tiek nodrošināts uzticams blīvējums; atloka blīve un skrūves darbojas kopā, lai novērstu noplūdes risku. Piemērots liela diametra cauruļvadiem; diametriem virs DN50, kur vītņotie savienojumi ir sarežģīti, standarta izvēle ir atloki. Shenchi, Ķīnas trīsceļu atloku lodveida vārstu ražotājs, piedāvā atlokus, kas atbilst ANSI, BS, DIN un JIS standartiem, kas atbilst globālo klientu vajadzībām.

Uzstādīšanas atslēgas punkts 1: atloka izlīdzināšana

Atloka izlīdzināšana Uzstādot Shenchi trīsceļu atloka lodveida vārstu, atloku virsmas ir jāsaskaņo. Abiem atlokiem jābūt paralēliem un koncentriskiem, novirzei nepārsniedzot atloka blīves pieļaujamo diapazonu. Piespiedu skrūvju izlīdzināšana izraisīs vārsta korpusa deformāciju, ietekmējot lodītes rotāciju un blīvējuma veiktspēju. Pēc izlīdzināšanas blīve jānovieto centrā, un tā nedrīkst būt nobīdīta. Trīsceļu atloka lodveida vārsts par zemu cenu nav līdzvērtīgs zemai kvalitātei; Shenchi produkti piedāvā augstu precizitāti un vieglāku uzstādīšanu. Korozijizturīgiem trīsceļu atloku lodveida vārstiem ir atloka virsmas apdare, kas atbilst standartiem, nodrošinot uzticamāku blīvējumu.

Otrais uzstādīšanas punkts: skrūvju pievilkšana

Atloku skrūves pakāpeniski jāpievelk pa diagonāli. Pielietojiet griezes momentu pakāpeniski 2–3 posmos, ievērojot 180° diagonālo secību. Nepievelciet vienu pusi uzreiz, pretējā gadījumā nevienmērīgs spiediens uz blīvi radīs noplūdes kanālus. Skrūves griezes momentam jāatbilst standarta vērtībām; pārmērīga pievilkšana sabojās atloku vai skrūves, savukārt nepietiekama pievilkšana izraisīs nepietiekamu blīvējumu. Shenchi trīsceļu atloku lodveida vārstu rūpnīca nodrošina uzstādītājiem ieteicamo griezes momenta tabulu. Šie uzstādīšanas punkti ir ļoti svarīgi, lai nodrošinātu ilgstošu vārsta darbību bez noplūdēm; lūdzu, stingri ievērojiet specifikācijas.

Uzstādīšanas punkts 3: cauruļvadu atbalsts un tīrīšana

Pirms uzstādīšanas cauruļvada iekšpuse ir jānotīra, lai noņemtu metināšanas izdedžus, dzelzs vīles, smiltis un citus piemaisījumus. Svešķermeņi, kas nonāk vārsta dobumā, var saskrāpēt lodi vai blīves, izraisot noplūdes. Cauruļvadam jābūt neatkarīgi atbalstītam; vārsts nedrīkst izturēt cauruļvada svaru. Liela diametra tējas atloka lodveida vārsti ir smagi; cauruļvada iegrimšana var izvilkt atloku no centra, sabojājot blīvējumu. Korozijizturīgi T-atloku lodveida vārsti ir izgatavoti no WCB, SUS304 vai SUS316L materiāliem ar vara vai nerūsējošā tērauda vārsta serdi. Pēc uzstādīšanas punktu pabeigšanas rokturim vajadzētu brīvi griezties bez iesprūšanas; vārsts ir gatavs lietošanai.
