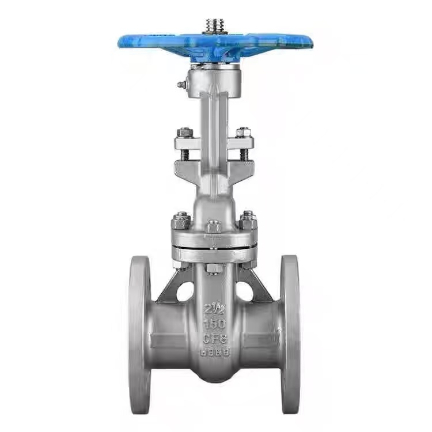

Amerikāņu standarta pacelšanās kāta atloku vārsts

ASME paceļamā kāta atloku vārsta darbības princips

Kad operators griež rokratu, rokrats virza vārsta kātu griezties. Trapecveida vītne vārsta kāta augšējā galā saķeras ar vārsta kāta uzgriezni, pārvēršot rotācijas kustību aksiālā lineārā kustībā. Tā kā vārsta kāts un vārti ir savienoti, vārsta kāts liks vārtiem pacelties vai nokrist kopā.

Lai atvērtu vārstu, pagrieziet rokratu pretēji pulksteņrādītāja virzienam. Vārsta kāts virza vārtus lineārā kustībā uz augšu, izraisot vārtu atvienošanu no vārsta ligzdas. Kad vārti tiek pacelti līdz augstumam, kas vienāds ar divkāršu vārsta nominālo diametru, šķidruma pāreja ir pilnībā netraucēta un vārsts ir pilnībā atvērtā stāvoklī. Darbības laikā rokrats parasti tiek pagriezts pozīcijā, kurā to vairs nevar pagriezt, un pēc tam pagriež pusi apgriezienu atpakaļ līdz vienam apgriezienam, lai sasniegtu pilnībā atvērtu stāvokli, neļaujot vārsta kātam bloķēties temperatūras izmaiņu dēļ.

Lai aizvērtu vārstu, pagrieziet rokratu pulksteņrādītāja virzienā. Vārsta kāts virza vārtus lineārā kustībā uz leju, liekot vārtiem nospiesties pret vārsta ligzdu. Rokas rata pielietotais griezes moments rada piespiedu blīvēšanas spēku, un barotnes spiediens cauruļvadā arī nospiež vārtus pret otru vārsta ligzdu, veidojot pašblīvējošu efektu. Šī dubultā darbība nodrošina nulles noplūdi aizvērtā stāvoklī.

Augoša kāta aizbīdņa vārsta pamatīpašība ir tāda, ka vārsta kāts paceļas un nokrīt sinhroni ar vārtiem. Operatori var vizuāli noteikt vārsta atvērto/aizvērto stāvokli, novērojot vārsta kāta garumu, kas sniedzas pāri vārsta vākam — jo garāks kāts stiepjas, jo plašāk ir atvērts vārsts; kad kāts ir pilnībā ievilkts, vārsts ir aizvērts.

Īpaši svarīgi ir atzīmēt, ka ASME (American Standard) paceļamā kāta atloka aizbīdņu vārstus var izmantot tikai pilnībā atvērtā vai pilnībā aizvērtā stāvoklī, un tos nevar izmantot kā vadības vārstus. Ja ilgstoši plūst daļēji atvērtā stāvoklī, ātrgaitas plūstošā viela noārdīs blīvējuma virsmas, izraisot vārtu un ligzdas nodilumu, kas galu galā novedīs pie vārsta noplūdes. Turklāt vide var ieplūst no abām aizvaru vārsta pusēm jebkurā virzienā, novēršot nepieciešamību ņemt vērā plūsmas virzienu uzstādīšanas laikā un atvieglojot vietas izkārtojumu.

Produkta parametri

Augstas temperatūras un augsta spiediena izturība

Shenchi ASME standarta paceļamā kāta atloku vārstuļi lepojas ar divām galvenajām veiktspējas priekšrocībām: augstas temperatūras izturība un augsta spiediena izturība. WCB materiāls var izturēt temperatūru līdz 425 ℃, savukārt nerūsējošais tērauds ir piemērots plašākam temperatūras diapazonam. 150. klases spiediena reitings, darba spiediens sasniedz 1,9 MPa istabas temperatūrā, pārsniedzot PN16 standartu. Blīves ir pieejamas augstas temperatūras izturīgā PPL vai ūdensizturīgā EPDM tipos. Ražots Ķīnā, Shenchi īsteno visaptverošu kvalitātes kontroli no izejvielām līdz gatavajiem produktiem, nodrošinot ilgstošu stabilu darbību augstas temperatūras un augsta spiediena apstākļos.

Uzticama augsta spiediena veiktspēja, kas pārsniedz 150. klases standartus

Shenchi ASME B16.10 standarta augošā kāta atloka aizbīdņa vārsts lepojas ar uzticamu augsta spiediena pretestību. Atloka savienojums atbilst ASME B16.10 standartiem, ar vienmērīgi pievilktām skrūvēm un vienmērīgu spiediena sadalījumu uz blīvēm. 150. klases novērtējums piedāvā 1,9 MPa darba spiedienu istabas temperatūrā ar lielu izmērīto spiediena rezervi. Vārsta korpusa sieniņu biezums ir izstrādāts saskaņā ar ASME standartiem, pārsniedzot valsts standartus paaugstinātai drošībai. Shenchi piedāvā atlaidi ASME standarta augošā kāta atloka aizbīdņu vārstus; lielapjoma pirkumi kvalificējas atlaidēm un nodrošina ilgstošu stabilu darbību augsta spiediena apstākļos.

Rūpnīcas tiešais iepirkums un OEM pielāgošanas atbalsts

Shenchi kā ASME (American Standard) paceļamo atloku vārstu piegādātājs piedāvā paraugu izgatavošanas pakalpojumus. Mēs piedāvājam ASME paceļamo atloku aizbīdņu vārstus ar atlaidi par caurspīdīgām rūpnīcas cenām, novēršot starpnieku uzcenojumus. Mēs atbalstām ODM un OEM pielāgošanu; materiālus, diametrus, atloku standartus un darbības metodes var pielāgot jūsu vajadzībām. Mūsu ASME paceļamā kāta atloka aizbīdņu vārsti ir viegli kopjami, tiem ir vienkārša struktūra un zemas uzturēšanas izmaksas. Ražoti Ķīnā, Shenchi ASME paceļamā kāta atloka aizbīdņu vārsti ir uzticami kvalitatīvi un tiem ir stabils piegādes laiks. Vispasaules klienti ir laipni aicināti sazināties ar Shenchi, lai iegūtu detalizētus tehniskos parametrus un jaunākos preferenciālos piedāvājumus.
