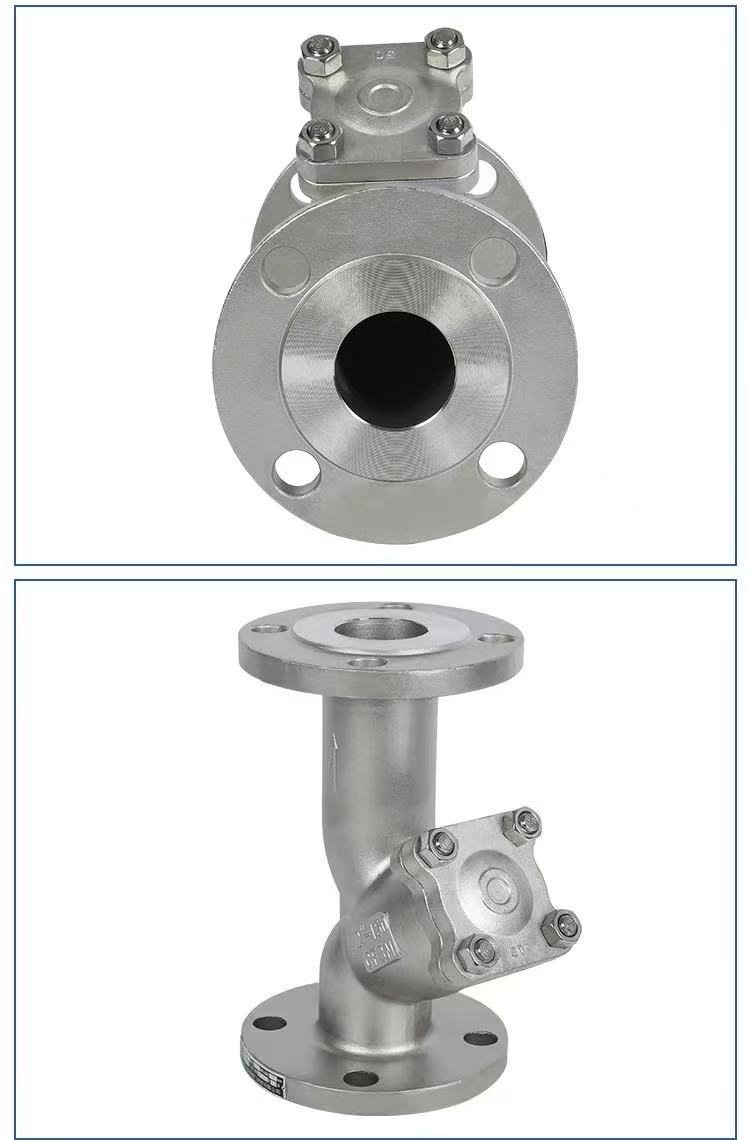

Amerikāņu standarta atloka Y veida filtrs

Darba princips

Shenchi rūpnīcas integrētais American Standard Flange Y veida filtrs darbojas pēc filtra ekrāna pārtveršanas principa. Vide nonāk korpusā no ieplūdes gala un plūst caur filtra sietu Y formas konstrukcijā. Cietie piemaisījumi ir bloķēti filtra ekrāna iekšpusē, savukārt tīra vide iziet cauri izplūdes galam un iziet no tā. Filtra sieta kopējais laukums ir 3-4 reizes lielāks par caurules šķērsgriezuma laukumu, kā rezultātā ir zema pretestība un ātra plūsma. Lai iztukšotu, atskrūvējiet apakšējo aizbāzni vai noņemiet atloka vāku, izņemiet filtra sietu, notīriet to un pēc tam uzstādiet atpakaļ. Galvenais korpuss ir izgatavots no WCB, SUS304 (CF8) vai SUS316L (CF3M) materiāliem, izmantojot integrētu liešanas procesu, kas nodrošina bezšuvju korpusu un uzticamu spiediena izturību. Shenchi produkti ir piemēroti piemaisījumu filtrēšanai cauruļvados, ko izmanto naftas, ķīmijas un ūdens attīrīšanas nozarēs.

Produkta parametri

Produkta nosaukums: Amerikas standarta atloka Y veida filtrs	Specifikācijas: (1/8"-4") DN6-DN100Specifikācijas: (1/8"-4") DN6-DN100
Nominālais spiediens: PN16	Korpusa materiāls: WCB, SUS304 (CF8), SUS316L (CF3M)
Standarti: ANSI, BS, DIN, ISO, JIS	Piemērojamā temperatūra: -20 ℃ ~ +150 ℃ (normāls), līdz +350 ℃ (augstas temperatūras tips), līdz -196 ℃ (zemas temperatūras tips)
Iekšējais metāla materiāls: WCB, SUS304 (CF8), SUS316L (CF3M)	Vidēja temperatūra: augsta temperatūra, zema temperatūra, vidēja temperatūra, normāla temperatūra
Darbības metode: manuāla	Blīves: EPDM, PPL
pieslēgšanas metode: atloka savienojums	Pielietojums: ūdens, gaiss, gāze, eļļa, šķidrumi utt.
Izcelsme: Ķīna	Paraugs: pieejami paraugi

Galvenie punkti uzstādīšanai

Virziena apstiprināšana, atloku izlīdzināšana un pievilkšana, kā arī cauruļvadu atbalsts un aizsardzība.

Uzstādot Shenchi American Standard Flange Y veida filtrus, pievērsiet uzmanību trim galvenajiem punktiem: Pirmkārt, apstipriniet plūsmas virzienu. Bultiņai uz vārsta korpusa jābūt saskaņotai ar vides plūsmas virzienu, un filtra ekrāns jāuzstāda ar skatu uz leju, lai atvieglotu piemaisījumu nogulsnēšanos. Otrkārt, nodrošiniet atloku izlīdzināšanu un pievilkšanu. Atloku virsmām jābūt paralēlām un koncentriskām, blīvei jābūt centrētai un skrūvēm pakāpeniski jāpievelk pa diagonāli, lai izvairītos no korpusa deformācijas. Treškārt, nodrošiniet cauruļvada atbalstu un pirmsfiltra aizsardzību. Filtrs nedrīkst izturēt cauruļvada svaru; pirms uzstādīšanas cauruļvads ir jāiztīra, lai noņemtu lielas daļiņas. Shenchi nodrošina detalizētas instalēšanas instrukcijas, atbalsta ODM/OEM pielāgošanu, un filtra sieta izmēru var pielāgot pēc vajadzības, lai nodrošinātu ilgtermiņa stabilu filtra darbību.

Efektīvi filtrētas vielas

Shenchi ASME standarta Y veida atloka filtri galvenokārt filtrē cietās suspendētās vielas cauruļvadu vidē. Tas ietver: metināšanas izdedžus, dzelzs vīles un rūsas atlikumus no cauruļvadu metināšanas; smiltis, augsne, kaņepju šķiedras un hermētiķu atliekas, kas palikušas no būvniecības; cietās daļiņas, kristāli un nogulsnes, ko nes paši vide; rūsas zvīņas un zvīņu fragmenti no cauruļvada novecojošās un lobīšanās iekšējās sienas; un metāla skaidas un citi piemaisījumi smēreļļā. Filtrēšanas precizitāti var izvēlēties no 50-300 mešiem atkarībā no nepieciešamās materiāla tīrības. Izgatavoti Ķīnā, ASME standarta atloka Y veida filtri ir izgatavoti no WCB, SUS304 un SUS316L materiāliem, nodrošinot izturību pret koroziju un pielāgojamību dažādiem materiāliem.

Vielas, kas nav piemērotas filtrēšanai

Shenchi ASME B flange Y veida filtri nav piemēroti šādu vielu filtrēšanai: vidē izšķīdinātas ķīmiskas vielas (piemēram, sāļi sālījumā, skābes un sārmi šķīdumos); eļļas-ūdens emulsijas; viskozas pastas vai koloīdi; šķiedraini mīksti piemaisījumi (kas var iekļūt filtra ekrānā vai aptīties ap to); un gāzveida piesārņotāji gāzveida vidē. Šiem datu nesējiem ir jāizvēlas cita veida filtri. Pārdodot ASME B atloku Y veida filtrus, Shenchi ar klientu apstiprinās datu nesēja raksturlielumus, lai izvairītos no nepareizas izvēles. ASME B atloka Y veida filtri ar cenrāžiem ietver detalizētas izvēles vadlīnijas.
